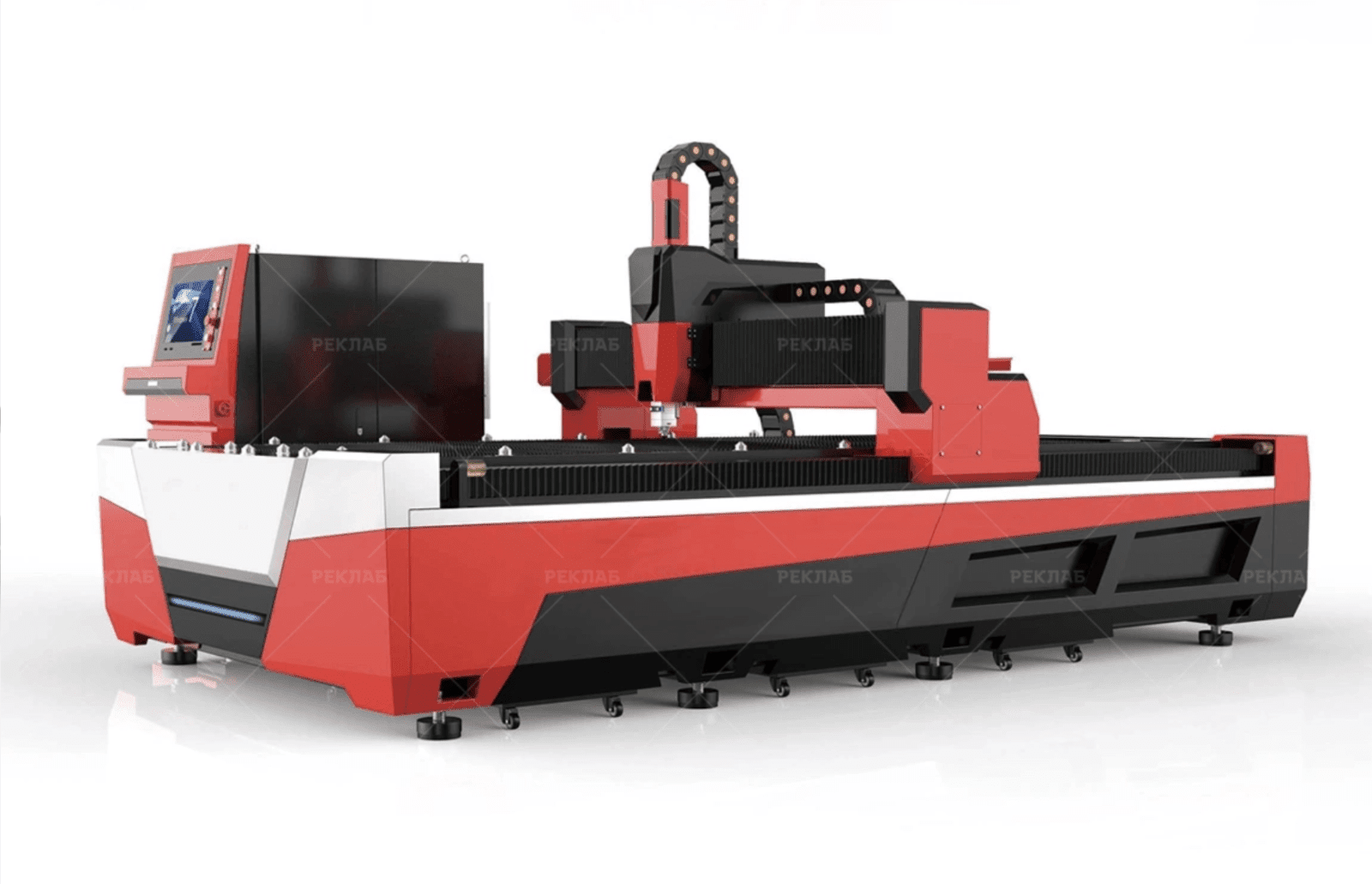

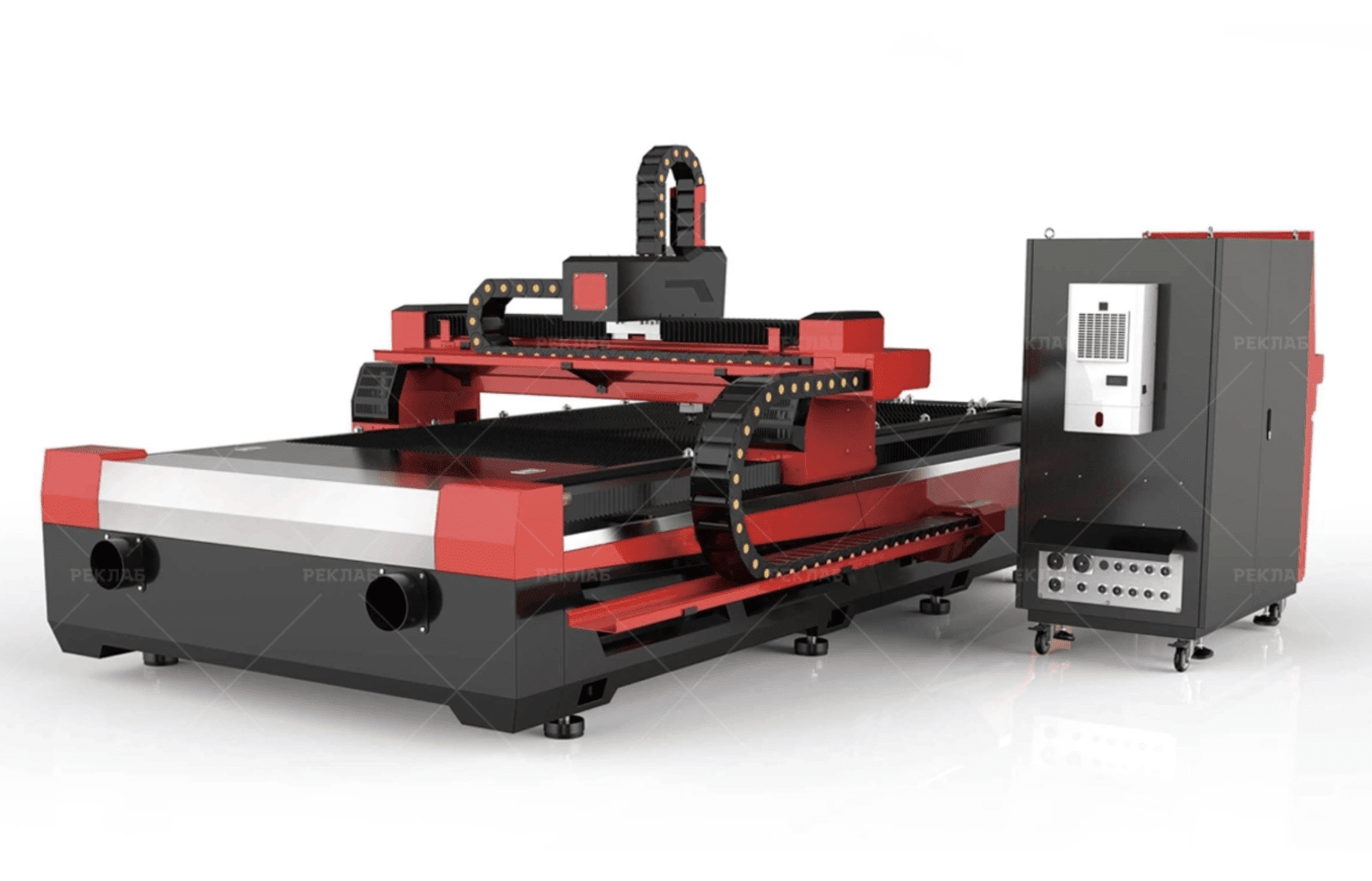

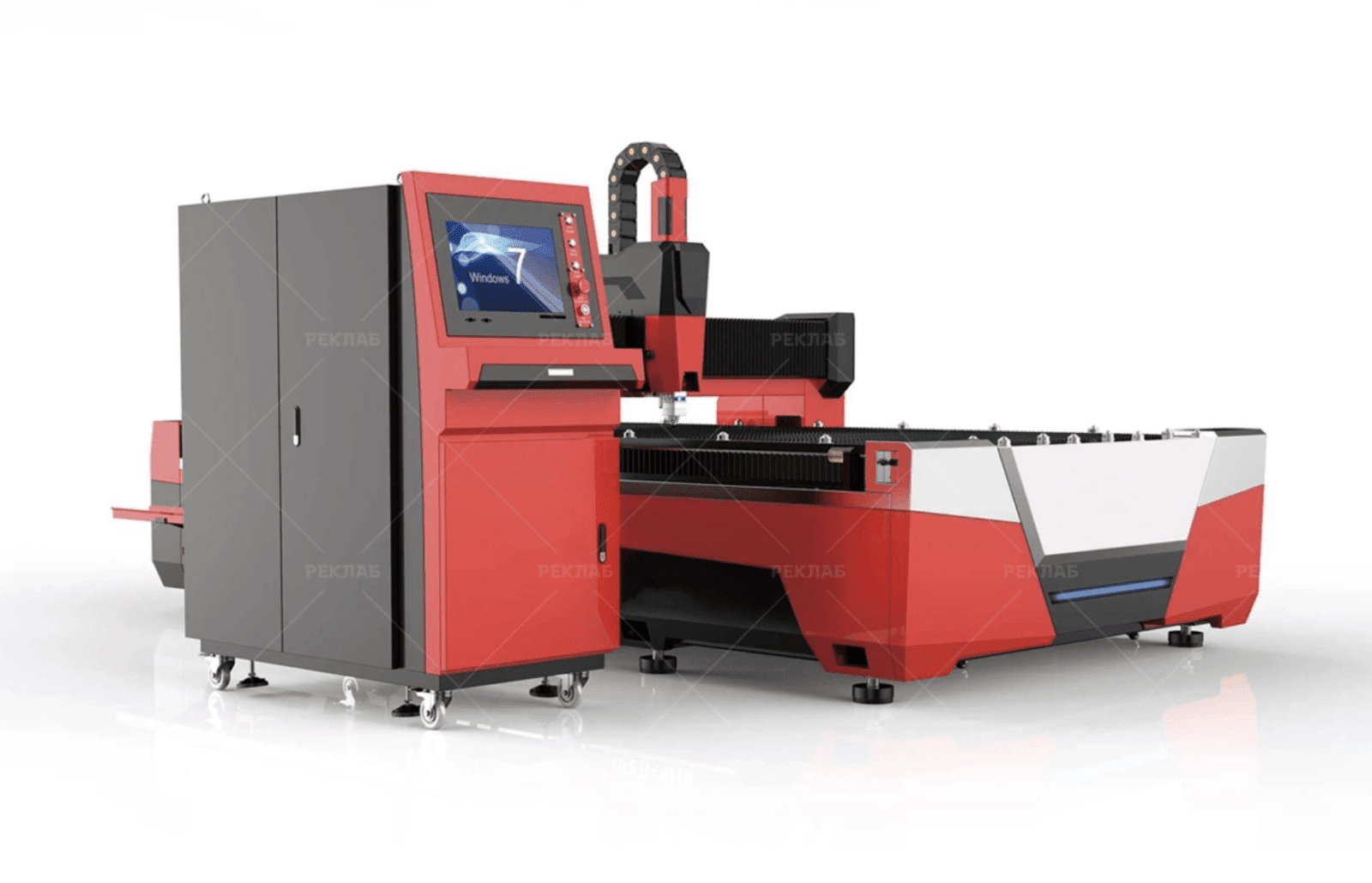

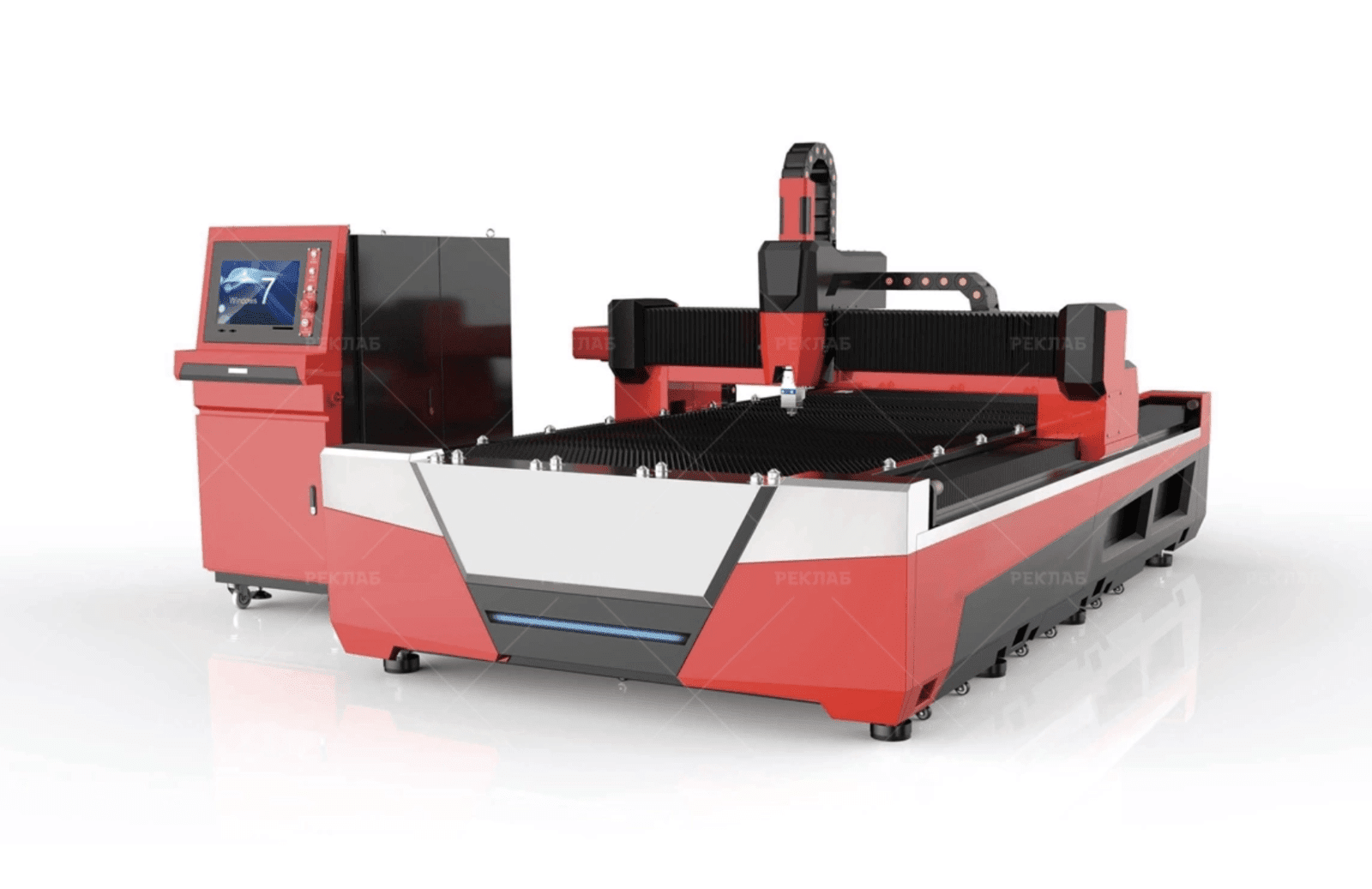

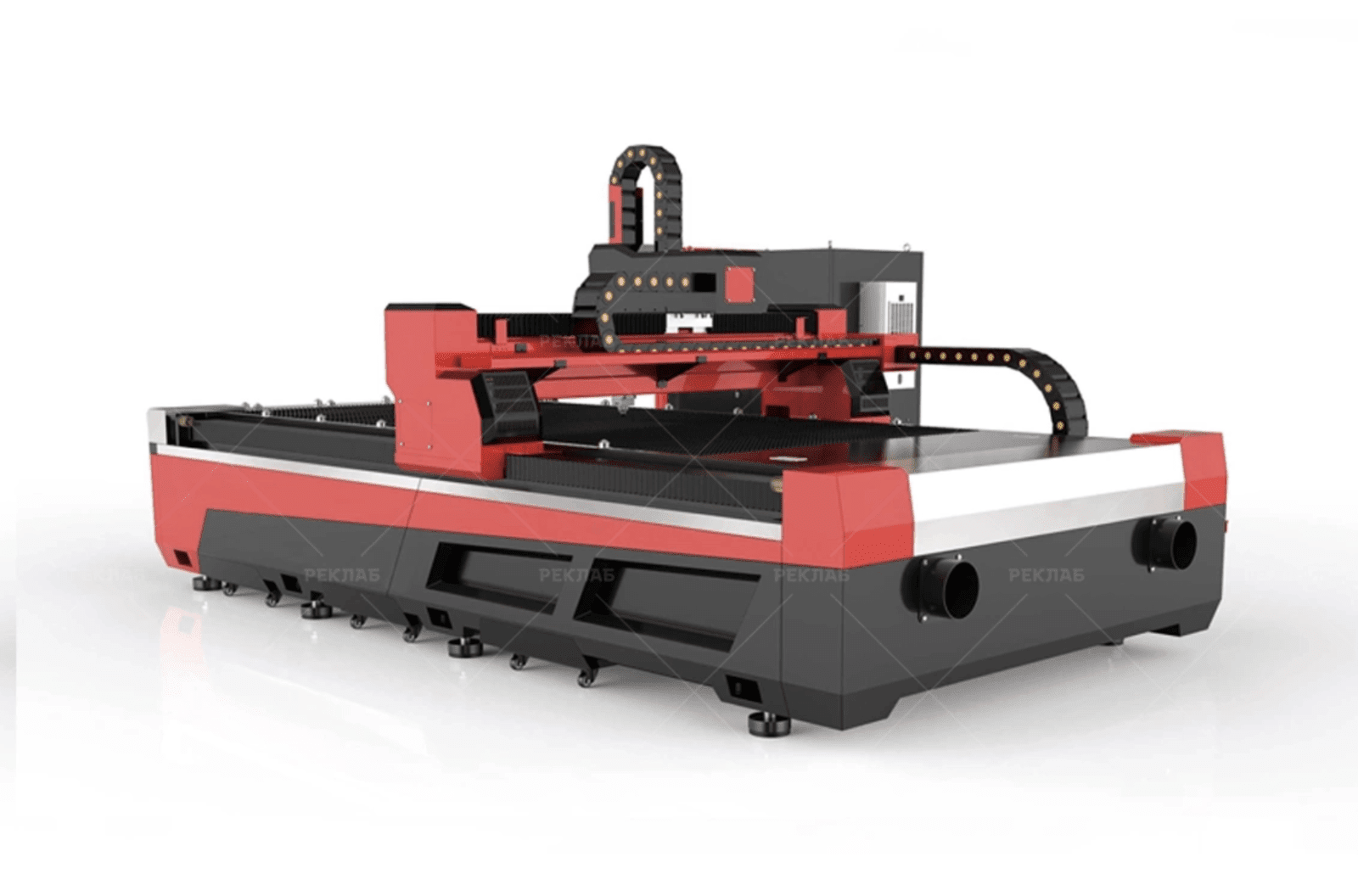

Новая линейка станков RAYLOGIC FBX выполнена с особой тщательностью:
Рама станка имеет большой вес и произведена с учетом расчетов высоких нагрузок при работе лазерного комплекса. Она прошла через обжиг и подвергнута нормализации в специальных условиях для устранения внутренних напряжений и улучшения структуры металла. Благодаря этому мы смогли добиться показателей ускорения перемещений режущей головы в 1.2-1.6 G. Портал третьего поколения для лазерного комплекса выполняется из авиационного алюминия.
Немаловажная составляющая лазерного комплекса является система приводов и передачи. Передвижение координатной системы происходит по стальным квадратным направляющим и закаленной косозубой рейке.
Серво приводами YASKAWA суммарной мощностью моторов в 5700Вт, безлюфтовыми редукторами MOTOVARIO европейского производства. Благодаря качественных составляющих и высокому уровню реализации, позволяют достигать высоких динамичных характеристик.
Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащен централизованной системой автоматической смазки. Система подает смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.
Последнее поколение режущей головы швейцарского бренда RAYTOOLS с улучшенной системой следящего фокуса и регулируемым диапазоном расстояний от 0.3 до 10 мм. Также изменения коснулись пылезащиты оптических элементов – интегрировано верхнее защитное стекло для предотвращения попадания пыли на оптические элементы. Инструмент рассчитан на высокопродуктивные лазерные комплексы благодаря проработанной системе водяного охлаждения оптики. Интегрированный электропневматический преобразователь SMC обеспечивает стабильное давление в зоне реза до 25 атм. Также П.О. позволяет автоматически переключать газ в зависимости от обрабатываемого вида металла. Подбор параметров раскроя, а также тип газа и его давление происходит автоматически при выборе из библиотеки П.О.
Одномодовые непрерывные иттербиевые волоконные источники RAYCUS/IPG, сочетают в себе высокую стабильность и максимальный ресурс работы до 100 000 часов. Волоконно-оптический тракт обеспечивает передачу излучения. Ресурс оптического волокна такой же, как и у лазерного источника. Гарантированный ресурс работы до 50 000 часов в зависимости от интенсивности эксплуатации (до 20% потери мощности).
Система охлаждения S&A с двойным фреоновым контуром обеспечивает постоянное поддержание оптимально-рабочей температуры иттербиевого источника и режущей головы.
Все электрические компоненты от производителя SCHNEIDER ELECTRONIC интегрированны в стойку управления ЧПУ. Из предустановленного П.О. происходит управление лазерным комплексом, а также калибровка необходимых узлов перед запуском в работу оборудования.
Следует выделить ряд преимуществ П.О.:
- Управление и настройка необходимых узлов лазерного комплекса
- Отдельные параметры режимов раскроя и врезки
- Автоматическая оптимизация задания раскроя
- Улучшенная функция перфорации — FLYCUT
- Оптимальное расположение деталей — NEST
- Размер рабочей области:1500х6000 мм
- Мощность источника:750, 1000, 1500, 2000 Вт
- Модель лазерного источника:Raycus (КНР), IPG (Россия)
- Структура рабочей поверхности, стандартно:Зубчатые ламели
- Высота рабочей области:120 мм
- Тип лазерного источника:Волоконный иттербиевый
- Длина волны излучения:1060-1080 нм
- Тип охлаждения источника:Жидкостное
- Тип охлаждения лазерной головы:Жидкостное
- Оптимальный теплоноситель:Дистиллированная вода
- Используемые газы для работы:Воздух, Кислород, Азот, Аргон
- Габариты волоконного источника :650х900х150 мм
- Системы комфортной эксплуатации:Управление и настройка необходимых узлов лазерного комплекса, Отдельные параметры режимов раскроя и врезки, Автоматическая оптимизация задания раскроя, Улучшенная функция перфорации — FLYCUT, Оптимальное расположение деталей — NESTING, Функция охлаждения контура реза — LEAD POS, Функция микро-перемычек — MICRO JOINT, Дистанционная диагностика
- Системы аварийной защиты:Защита режущей головы от столкновения с посторонними предметами, Аварийная остановка сервоприводов при опасности столкновения режущей головы с посторонними предметами
- Бренды используемых компонентов:Кабели — Helukabel(Германия), Электрические компоненты — Schneider(Франция), Сервоприводы — Yaskawa(Япония), Косозубая реечная передача — YYC(Тайвань), Направляющие — CSK(Тайвань), Режущая голова — Raytools, WSX(Швейцария/КНР), Электропневматический преобразователь — SMC(Япония)
- Скорость холостых перемещений X/Y/Z:150/150/10 м/мин
- Векторные ускорения X/Y:1.2 g
- Точность позиционирования:0.01 мм
- Точность повторения:0.05 мм
- Срок службы лазерного источника :до 100 000 ч
- Мотор оси Х:Сервомотор Yaskawa мощность 1300Вт
- Привод оси Х:Сервопривод Yaskawa
- Передача оси Х:Косозубая рейка 24мм и шестерня
- Направляющая оси X:Стальная линейная направляющая квадратного профиля 28мм
- Моторы оси Y:Два Сервомотора Yaskawa суммарной мощностью 3600Вт
- Привод оси Y:Сервопривод Yaskawa
- Передача оси Y:Косозубая рейка 24мм и шестерня
- Направляющие оси Y:Стальные линейные направляющие квадратного профиля 28мм
- Мотор оси Z:Сервомотор Panasonic мощность 800Вт
- Привод оси Z:Сервопривод Panasonic
- Передача оси Z:Косозубая рейка 24мм и шестерня
- Направляющие оси Z:Стальные линейные направляющие квадратного профиля 28мм
- Количество концевых датчиков:6 шт
- Тип концевых датчиков на Осях X,Y:бесконтактные Omron, 4 шт
- Тип концевых датчиков на Оси Z:контактные, 1 шт / Ёмкостный магнитный BCS 100, 1 шт
- Система управления:CypCut
- Тип данных:G-code
- Операционная система:Windows 7/10
- Дисплей на стойке управления:21″
- Порт передачи данных:USB, EtherNet, RS485, RS232
- Язык управляющей программы:Английский
- Объем памяти ПК:500 Гб
- Типы допустимых файлов:AI, PLT, DXF, DWG
- Минимальный размер перфорации:0.1 мм
- Диаметр коллиматорной линзы:30 мм
- Диаметр фокусирующей линзы:30 мм
- Электропитание:Переменное напряжение(AC) 380V/ Частота, 50HZ
- Потребляемая мощность:<10 000 w
- Габариты:5060x2230x1900 мм
- Масса:5 050 кг
- Контроль качества :Двухуровневый — Представительство Реклаб в КНР/Реклаб(Россия)
- Гарантия:12 мес.
